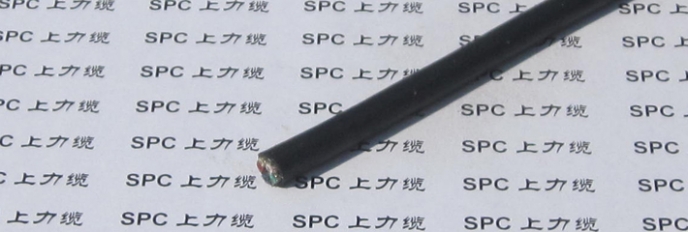

RVVYP耐油护套屏蔽软电缆 |
|
型号 |
产品名称 |
敷设场合及要求 |
导体长期允许 |
额定电压 |
标称截面 |
|---|---|---|---|---|---|
|
RVVP |
铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电线 |
移动使用和安装要求柔软的场合，带有护套电线用于防潮及要求一定机械防护场合 |
70 |
300/300 |
0.08 ~ 6 |
|
RVVP1 |
铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电线 |
|
电缆结构/尺寸表 |
|
型号 |
导体结构 |
电缆外径 |
20 ℃直流电阻 |
|||
|---|---|---|---|---|---|---|
|
标称截面 |
股数/线径 |
下限 |
上限 |
不镀锡 |
镀锡 |
|
|
277 IEC 74(RVVYP) |
2X0.5 |
2X16/0.20 |
7.7 |
9.6 |
39.0 |
40.1 |
|
2X0.75 |
2X24/0.20 |
8.0 |
10.0 |
26.0 |
26.7 |
|
|
2X1.0 |
2X32/0.20 |
8.2 |
10.3 |
19.5 |
20.0 |
|
|
2X1.5 |
2X30/0.25 |
9.3 |
11.6 |
13.3 |
13.7 |
|
|
2X2.5 |
2X49/0.25 |
10.7 |
13.3 |
7.98 |
8.21 |
|
|
3X0.5 |
3X16/0.20 |
8.0 |
10.0 |
39.0 |
40.1 |
|
|
3X0.75 |
3X24/0.20 |
8.3 |
10.4 |
26.0 |
26.7 |
|
|
3X1.0 |
3X32/0.20 |
8.8 |
11.0 |
19.5 |
20.0 |
|
|
3X1.5 |
3X30/0.25 |
9.7 |
12.1 |
13.3 |
13.7 |
|
|
3X2.5 |
3X49/0.25 |
11.3 |
14.0 |
7.98 |
8.21 |
|
|
4X0.5 |
4X16/0.20 |
8.5 |
10.7 |
39.0 |
40.1 |
|
|
4X0.75 |
4X24/0.20 |
9.1 |
11.3 |
26.0 |
26.7 |
|
|
4X1.0 |
4X32/0.20 |
9.4 |
11.7 |
19.5 |
20.0 |
|
|
4X1.5 |
4X30/0.25 |
10.7 |
13.2 |
13.3 |
13.7 |
|
|
4X2.5 |
4X49/0.25 |
12.6 |
15.5 |
7.98 |
8.21 |
|
|
5X0.5 |
5X16/0.20 |
9.3 |
11.6 |
39.0 |
40.1 |
|
|
5X0.75 |
5X24/0.20 |
9.7 |
12.1 |
26.0 |
26.7 |
|
|
5X1.0 |
5X32/0.20 |
10.3 |
12.8 |
19.5 |
20.0 |
|
|
5X1.5 |
5X30/0.25 |
11.8 |
14.7 |
13.3 |
13.7 |
|
|
5X2.5 |
5X49/0.25 |
13.9 |
17.2 |
7.98 |
8.21 |
|
|
6X0.5 |
6X16/0.20 |
9.9 |
12.4 |
39.0 |
40.1 |
|
|
6X0.75 |
6X24/0.20 |
10.5 |
13.1 |
26.0 |
26.7 |
|
|
6X1.0 |
6X32/0.20 |
11.0 |
13.6 |
19.5 |
20.0 |
|
|
6X1.5 |
6X30/0.25 |
12.7 |
15.7 |
13.3 |
13.7 |
|
|
6X2.5 |
6X49/0.25 |
15.2 |
18.7 |
7.98 |
8.21 |
|
|
7X0.5 |
7X16/0.20 |
10.8 |
13.5 |
39.0 |
40.1 |
|
|
7X0.75 |
7X24/0.20 |
11.5 |
14.3 |
26.0 |
26.7 |
|
|
7X1.0 |
7X32/0.20 |
12.2 |
15.1 |
19.5 |
20.0 |
|
|
7X1.5 |
7X30/0.25 |
14.1 |
17.4 |
13.3 |
13.7 |
|
|
7X2.5 |
7X49/0.25 |
16.5 |
20.3 |
7.98 |
8.21 |
|
|
12X0.5 |
12X16/0.20 |
13.3 |
16.5 |
39.0 |
40.1 |
|
|
12X0.75 |
12X24/0.20 |
13.9 |
17.2 |
26.0 |
26.7 |
|
|
12X1.0 |
12X32/0.20 |
14.7 |
18.1 |
19.5 |
20.0 |
|
|
12X1.5 |
12X30/0.25 |
16.7 |
20.5 |
13.3 |
13.7 |
|
|
12X2.5 |
12X49/0.25 |
19.9 |
24.4 |
7.98 |
8.21 |
|
|
注：以上规格为常用型，可根据用户要求定制特殊规格
