BPVPVP32聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽及总屏蔽钢丝铠装变频电缆  SPCFC-PVC-YCCBY变频专用电缆



电缆名称:

BPVPVP32聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽及总屏蔽钢丝铠装变频电缆  SPCFC-PVC-YCCBY变频专用电缆   BPVPVP32变频电缆  BPVPVP32变频专用电缆  BPVPVP32编织屏蔽变频电缆  BPVPVP32抗干扰变频电缆  BPVPVP32抗干扰变频专用电缆  BPVPVP32电缆  BPVPVP32双屏蔽电缆  BPVPVP32双屏蔽变频电缆  BPVPVP32双屏蔽变频器专用电缆  BPVPVP32双屏蔽变频电力电缆  BPVPVP32双屏蔽变频动力电缆  变频电缆  BPVPVP32屏蔽电缆  钢丝铠装电缆  钢丝铠装变频电缆  钢丝铠装变频器专用电缆  钢丝铠装变频电力电缆  钢丝铠装变频电力电缆  PVC护套变频电缆  上海变频电缆  ZR-BPVPVP32变频器专用阻燃电缆  ZR-BPVPVP32阻燃变频电缆  ZR-BPVPVP32阻燃变频电力电缆  ZR-BPVPVP32阻燃变频动力电缆  ZR-BPVPVP32阻燃变频器动力电缆  抗脉冲变频电缆  铜丝编织屏蔽变频电缆  变频器电缆  变频器专用电缆  输配电专用变频电缆  电力电缆  变频电力电缆  变频动力电缆  变频器动力电缆  变频器电力电缆  变频专用动力电缆  变频专用电力电缆  变频专用屏蔽电力电缆  变频专用屏蔽动力电缆  德标变频电缆  德标变频动力电缆  德标变频电力电缆  欧标变频电缆  欧标变频动力电缆  欧标变频电力电缆  进口变频电缆  进口变频器电缆  进口变频电力电缆  进口变频动力电缆  替代耐克森变频电缆  替代缆普变频电缆



电缆应用:
变频电源和变频电机之间连接

造纸、化工、冶金、石油、发电、矿山、机车、机械制造、船舶等重工业

室外露天安装,必须做好防紫外线防护

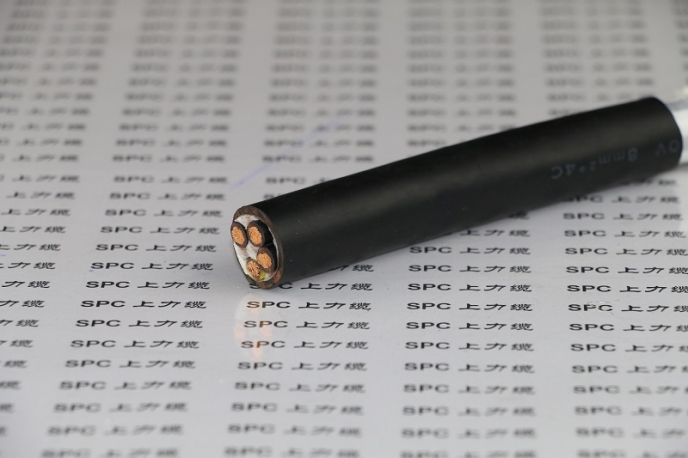

电缆产品结构:

导体:单股或多股裸铜丝绞合,符合GB/T 3956-2008及IEC 60228:2004第1类或第2类导体

绝缘:PVC/A型聚氯乙烯

芯线:芯线颜色符合 HD 308 S2 VDE 0293-308 色标

      彩色或编码芯线,4芯带黄绿双色线(可选)

分屏蔽:裸铜线或镀锡铜线编织,编织密度≥80%

绞合:芯线绞合成缆(3+3型的接地保护导体呈三角形被均匀对称地分布在动力线之间)

总屏蔽:裸铜线或镀锡铜线编织,编织密度≥80%

内衬:采用挤包或者绕包非吸湿性材料;挤包的内衬层应不粘连绝缘线芯,绕包的内衬层可采用双层或多层重叠绕包

铠装:采用镀锌钢丝铠装,符合GB/T 2952.1-1989之要求

护套:PVC/ST2聚氯乙烯(阻燃PVC或低烟无卤护套可选)

护套颜色:黑色或透明,可根据客户需要定制各种颜色



电缆特性:

电缆的长期工作温度应不超过70℃

承受较大的机械外力,承受较大的斜拉

具有较强的抗电磁干扰能力

阻燃性:通过GB/T 18380-2008不延燃试验



电缆技术参数:

工作电压:600/1000V

测试电压:3500V

绝缘电阻:≥ 20 MΩ . Km (20℃)

最小弯曲半径:12 X D(电缆外径)

工作温度:固定安装 -10 ~ +70℃











电缆名称

型号

额定电压

芯数

导体结构

标称截面 mm2

铜丝编织分屏蔽及总屏蔽钢丝铠装变频电缆

BPVPVP32

600/1000V

4 ~ 6

单股或绞合导体

1.5 ~ 400

铜丝编织分屏蔽及总屏蔽钢丝铠装变频电缆

ZR-BPVPVP32

600/1000V

4 ~ 6

单股或绞合导体

1.5 ~ 400

铜丝编织分屏蔽及总屏蔽钢丝铠装变频电缆

SPCFC-PVC-YCCBY

600/1000V

4 ~ 6

单股或绞合导体

1.5 ~ 400

注:以上规格为常用型,可根据用户要求定制特殊规格
