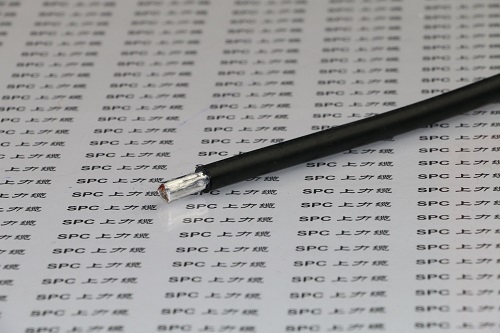

KYJYP3交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽控制电缆  KYJYP3控制电缆



电缆名称:

KYJYP3交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽控制电缆  KYJYP3控制电缆   KYJYP3多芯控制电缆  KYJYP3工程安装电缆  KYJYP3电缆  控制电缆  控制柜用电缆  电站控制电缆  仪表控制电缆  本安控制电缆  阻燃控制电缆  耐火控制电缆  多芯控制电缆  ZR-KYJP3电缆  ZR-KYJP3控制电缆  ZR-KYJP3阻燃电缆  ZR-KYJP3阻燃控制电缆  多芯控制软电缆  多芯控制屏蔽电缆  WDZ-KYJP3电缆  WDZ-KYJP3控制电缆  WDZ-KYJP3阻燃控制电缆  WDZ-KYJP3低烟无卤电缆  低烟无卤控制电缆  低烟无卤阻燃柔性控制电缆  灰色控制电缆  防腐蚀控制电缆  控制软电缆  消防专用电缆  消防用阻燃控制电缆  消防专业软电缆  护套电缆



电缆应用:
人口密集区域或公共建筑等场合有电磁干扰环境中控制、监控回路及配电装置中信号传输、控制及测量的连接

火灾报警、消防设备、紧急通道、电器仪表、自动化设备、成套控制柜、机械工程、照明工程等固定敷设的场合



电缆产品结构:

导体:单股或多股裸铜丝绞合,符合GB/T 3956-2008及IEC 60228:2004第1类或第2类导体

绝缘:XLPE型交联聚乙烯

芯线:芯线绞合成缆,芯线颜色符合GB/T 5023.1及JB/T 8734.1中的优先色谱选用

      彩色或编码芯线,3芯以上带黄绿双色线(可选)

屏蔽:采用用0.05mm~0.10mm的铝塑复合带重叠绕包,绕包时在复合带下纵向放置一根标称截面不小于0.2mm2  的圆铜线或镀锡圆铜线构成引流线

护套:LSOH(SHF1)特殊混合料

护套颜色:黑色或灰色,可根据客户需要定制各种颜色



电缆特性:

电缆的长期工作温度应不超过90℃

阻燃、低烟、无毒、无腐蚀性、耐潮湿

能承受中等的机械应力

具有较强的抗电磁干扰能力

阻燃性:符合GB/T 19666-2025的规定



电缆技术参数:

工作电压:450/750V

测试电压:绝缘厚度≤0.6mm 为2000V,绝缘厚度>0.6mm 为2500V;成品电缆3000V电压试验

绝缘电阻:≥ 50 MΩ . Km (20℃)

最小弯曲半径:无铠装或有屏蔽层的软电缆 8 X D(电缆外径)

              有铠装或铜带屏蔽结构电缆 12 X D(电缆外径)

工作温度:固定安装 -10 ~ +90℃

电缆名称

电缆型号

额定电压

芯数

导体结构

标称截面 mm2

铝箔屏蔽低烟无卤电缆

KYJYP3

450/750V

2 ~ 61

单股或绞合导体

0.75 ~ 10

铝箔屏蔽低烟无卤电缆

ZR-KYJYP3

450/750V

2 ~ 61

单股或绞合导体

0.75 ~ 10

铝箔屏蔽低烟无卤电缆

WDZ-KYJYP3

450/750V

2 ~ 61

单股或绞合导体

0.75 ~ 10

注:以上规格为常用型,可根据用户要求定制特殊规格
