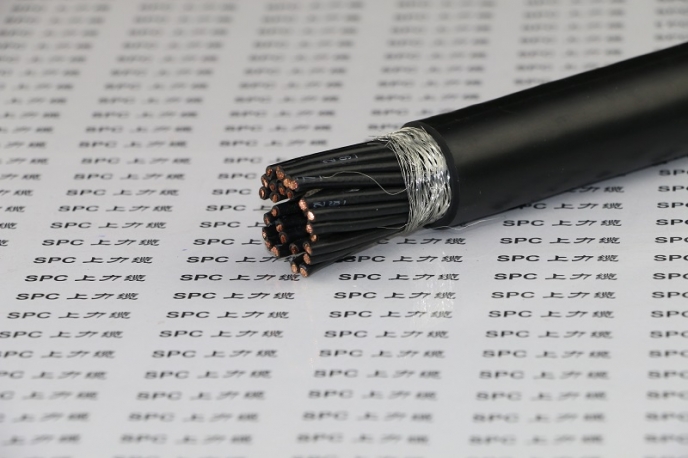

舞台灯光用弹性体多芯屏蔽双护套软电缆

SPCLIGHTING-FLEX-YCY舞台灯光用弹性体多芯屏蔽双护套软电缆



电缆名称:

SPCLIGHTING-FLEX-YCY舞台灯光用弹性体多芯屏蔽双护套软电缆_舞台灯光双护套控制屏蔽电缆_舞台灯光用电源屏蔽电缆_舞台灯光用屏蔽双护套电缆_舞台LED专用双护套屏蔽电缆_LED灯具用多芯双护套屏蔽电缆_LED多芯屏蔽线_舞台升降机用屏蔽电缆_升降机专用双护套屏蔽软电缆_卷盘屏蔽电缆_移动卷盘屏蔽电缆_柔性卷盘屏蔽电缆_高柔性移动卷盘屏蔽电缆_加强双护套弹性体电缆_双护套柔性屏蔽电缆


电缆应用:

舞台电源、舞台机械、影视设备、住宅、楼宇、车间动力电源、照明及各类电气装置传输电能或信号

安装工程、工业自动化、机电成套设备、机床、物流传输系统、生产线等控制系统

需要抗电磁干扰的环境

适合干燥或潮湿的室内频繁移动

室外露天安装,必须做好防紫外线防护


电缆结构:

导体:多股束绞细丝导体,符合VDE 0295及IEC 60288第5类导体

绝缘:阻燃弹性体混合料(可选用90、105℃弹性体混合料)

芯线:芯线或组线绞合成缆,芯线颜色符合VDE 0293

彩色或编码芯线,3芯及以上带黄绿双色线(可选)

内护套:阻燃弹性体混合料(可选用90、105℃弹性体混合料)

屏蔽:镀锡铜线编织,编织密度≥80%

外护套:阻燃弹性体混合料(可选用90、105℃弹性体混合料)

外护套颜色:灰色、黑色或橙色,可根据客户需要定选用各种颜色


电缆特性:

电缆的长期工作温度应不超过70℃

可弯曲性、耐潮湿、耐腐蚀

内护套使电缆内部结构更加稳定,延长电缆使用寿命

能承受高等的机械应力

抗高频干扰,地转移阻抗(30MHZ时最大250Ω/km)

阻燃性:阻燃自熄符合IEC 60332-1


电缆技术参数:

工作电压:300/500V   450/750V   600/1000V

测试电缆:2000V      2500V      3500V

导体电阻20℃ :根据VDE 0295及IEC 60228第5类

绝缘电阻:≥ 20 MΩ/km (20℃)

最小弯曲半径: 固定安装 6 X D(电缆外径)

偶尔移动 8 X D(电缆外径)

工作温度:固定安装 - 30 ~ +70℃

偶尔移动 - 10 ~ +70℃



电缆名称
电缆型号
额定电压
芯数
导体结构
标称截面 mm2
舞台灯光用弹性体多芯屏蔽双护套软电缆
SPCLIGHTING-FLEX-YCY
300/500V
1 ~ 61
多股绞合导体
0.2 ~ 10
舞台灯光用弹性体多芯屏蔽双护套软电缆
SPCLIGHTING-FLEX-YCY
450/750V
1 ~ 61
多股绞合导体
0.5 ~ 400
舞台灯光用弹性体多芯屏蔽双护套软电缆
SPCLIGHTING-FLEX-YCY
600/1000V
1 ~ 61
多股绞合导体
0.5 ~ 400




注:以上规格为常用型,可根据用户要求定制特殊规格
