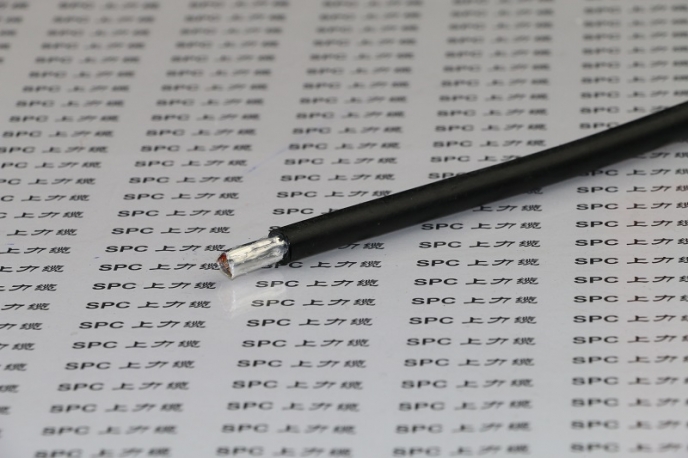

SPCTEL-PVC-J-Y(ST)Y-ST-BD室内电话电缆组绞型  ISDN系统电缆



电缆名称:

SPCTEL-PVC-J-Y(ST)Y-ST-BD室内电话电缆组绞型  ISDN系统电缆  室内电话电缆  模拟信号电缆  模拟数据电缆  模拟数据传输电缆  数字信号电缆  数字信号传输电缆  消防报警电缆  消防数据电缆  消防专用电缆  火灾报警电缆  火灾数据电缆  火灾监控电缆  ST欧标柔性数据电缆  LG欧标数据电缆  LG信号电缆  J-Y(ST)Y-ST-BD信号传输电缆  抗高频信号干扰电缆  J-Y(ST)Y-ST-BD数据传输电缆  J-Y(ST)Y-ST-BD数据电缆  RS422串口线  RS422数据传输电缆  PVC数据传输电缆  PVC柔性数据传输电缆  RS485串口线  RS485信号线  RS485信号传输电缆  铝箔屏蔽电缆  铝箔麦拉电缆  铝箔信号电缆  铝箔屏蔽信号电缆  铝箔屏蔽数据传输电缆   数据线  IDC数据电缆  IDC数据线  IDC计算机电缆  数据传输电缆



电缆应用:

新闻和通讯技术中的调制解调器、防盗报警系统、火灾报警系统、照明系统、安防系统、电脑系统、对讲系统及数据采集

适用于传输率不超过 16 Mbit/s 的场合

适合干燥或潮湿的室内,用于泥灰上下的固定安装

室外安装,只能敷设在石灰下


电缆结构:

导体:单股裸铜丝导体,符合VDE 0295及IEC 60288第1类

绝缘:特殊PE混合料

芯线:芯线绞合成对,芯线颜色符合DIN 0815 色标,无重复颜色

      每个芯线组采用不同对绞节距

      芯线组绞合成束,线束层绞

总屏蔽:排流线+铝箔麦拉绕包

护套:特殊PVC混合料

护套颜色:灰色,可根据客户需要定选用各种颜色



电缆特性:

电缆的长期工作温度应不超过70℃

对绞(TP)结构可使电路去耦(串音效果)

具有较强的抗电磁干扰能力

阻燃性:阻燃自熄符合IEC 60332-1-2



电缆技术参数:

工作电压:300V

测试电缆:800V

导体电阻20℃ :根据VDE 0295及IEC 60228第1类

绝缘电阻:≥ 100 MΩ/km (20℃)

互电容:最大 80 nF/km

电感:约 0.65 mH/km

耦合电容:(800 Hz): K1: 98% ≤ 400 pF/100m

电缆衰减 / 衰减率:16 MHz 时 < 8 dB/100m

最小弯曲半径: 固定安装 10 X D(电缆外径)

工作温度:固定安装 -30 ~ +70℃

          偶尔移动 - 5 ~ +50℃

电缆名称

电缆型号

额定电压

对数

导体结构

标称截面 mm2

室内电话电缆组绞型

SPCTEL-PVC-J-Y(ST)Y-ST-BD

250V

1 ~ 100

单股实心导体

0.12 ~ 0.75

注:以上规格为常用型,可根据用户要求定制特殊规格
