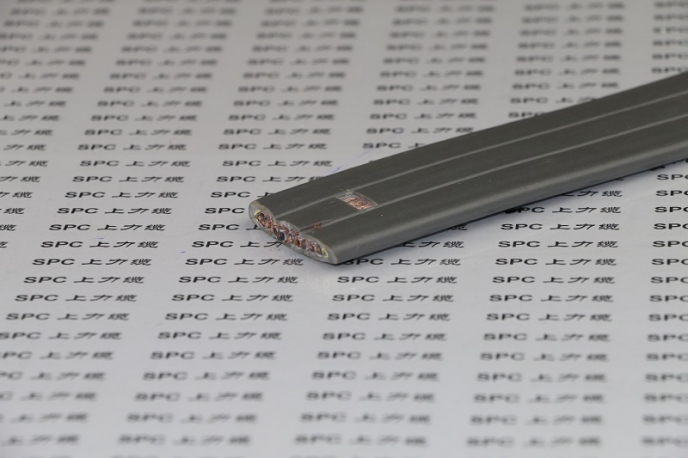

TVVBPG电梯扁电缆钢丝加强屏蔽型 SPCFLAT-ELEVATOR-YCYG电梯随行屏蔽加钢丝电梯电缆
电缆名称：
TVVBPG电梯扁电缆钢丝加强型屏蔽型 SPCFLAT-ELEVATOR-YCYG加钢丝绳电梯随行屏蔽电缆 TVVBPG加钢丝绳屏蔽随行电梯电缆 TVVBPG屏蔽扁平电缆 TVVBPG扁电缆 TVVBPG电梯专用扁电缆 TVVBPG电梯随行扁电缆 TVVBPG钢丝加强扁电缆 电梯专用扁电缆 电梯用扁平电缆 电梯专用随行扁电缆 电梯用随行扁平电缆 电梯用扁电缆 电梯用扁平电缆 灰色电梯电缆 灰色电梯扁平电缆 随行电缆 随行扁电缆 随行扁平电缆 天车扁电缆 电镀天车电缆 电镀天车专用扁电缆 电镀天车扁电缆 升降机扁电缆 行车专用扁平电缆 扁电缆 扁平电缆
电缆应用：
乘客电梯、载货电梯、医用电梯、杂物电梯、观光电梯、车辆电梯、船舶电梯、建筑施工电梯、冷库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯、交流电梯、直流电梯、液压电梯、齿轮齿条电梯、螺杆式电梯、低速梯、中速梯、高速梯、超高速、按钮控制电梯、信号控制电梯、集选控制电梯、并联控制电梯、群控电梯、斜行电梯、立体停车场用电梯、建筑施工电梯等内部作随行悬挂电缆
行车、天车、台车、传输机械、电镀天车和各种探伤设备等频繁移动式电气设备
自承式井道、倾斜式货架、现代化仓储设备及自动生产流水线
电缆结构：
导体：多股束绞细丝导体，符合VDE 0295及IEC 60288第5类导体
绝缘：特殊PVC混合料
芯线：彩色或编码芯线，3芯及以上带黄绿双色线（可选）
SPCFLAT-ELEVATOR-JZ-YCY黑色芯线、白色数字编码、带黄绿双色线
SPCFLAT-ELEVATOR-JB-YCY彩色芯线、带黄绿双色线
SPCFLAT-ELEVATOR-OZ-YCY黑色芯线、白色数字编码、不带黄绿双色线
SPCFLAT-ELEVATOR-OB-YCY彩色芯线、不带黄绿双色线
芯线排列：一字或梅花
屏蔽：裸铜线或镀锡铜线编织，编织密度≥80%
加强件：两根无扭力自承式软钢丝，承载运行张力（纤维绳可选）
护套：特殊PVC混合料
护套颜色：灰色、橙色、黑色，可根据客户需要定选用各种颜色
电缆特性：
电缆的长期工作温度应不超过70℃
柔软、耐寒、耐腐蚀性能极佳
具有较强的抗电磁干扰能力
一字排列：自由使用长度大于35米，移动速度不大于4米/秒
梅花排列：自由使用长度大于80米，移动速度不大于10米/秒
阻燃性：阻燃自熄符合IEC 60332-1
电缆技术参数：
工作电压：300/500V
测试电缆：2500V
导体电阻20℃ ：根据VDE 0295及IEC 60228第5类，多股细绞铜丝
绝缘电阻：≥ 20 MΩ/km （20℃）
最小弯曲半径： 移动安装 10 X D（电缆外径）
工作温度： 移动安装 - 15 ~ +70℃
|
电缆名称 |
电缆型号 |
额定电压 |
芯数 |
导体结构 |
标称截面 mm2 |
|
电梯扁电缆加钢丝绳屏蔽型 |
TVVBPG（一字排列） |
300/500V |
2 ~ 24 |
多股绞合导体 |
0.5 ~ 2.5 |
|
带屏蔽加钢丝绳电梯电缆 |
TVVBPG（梅花排列） |
300/500V |
12 ~ 66 |
多股绞合导体 |
0.5 ~ 0.75 |
|
钢丝加强屏蔽型电梯电缆 |
SPCFLAT-ELEVATOR-YCYG |
300/500V |
2 ~ 100 |
多股绞合导体 |
0.5 ~ 16 |
|
注：以上规格为常用型，可根据用户要求定制特殊规格 |
|||||
