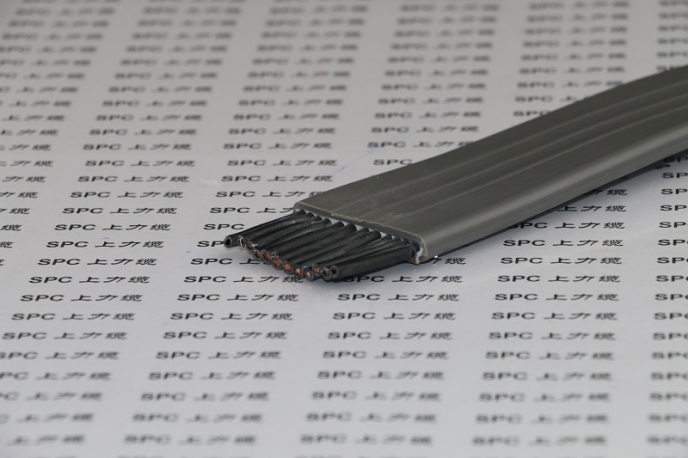

TVVBG-OF带光纤钢丝加强电梯随行扁电缆  SPCFLAT-ELEVATOR-YYG+OF电梯电缆



电缆名称:

TVVBG-OF钢丝加强电梯扁电缆带视频线  SPCFLAT-ELEVATOR-YYG+OF电梯电缆  TVVBG-OF钢丝加强型电梯随行扁电缆  TVVBG-OF扁电缆  TVVBG-OF钢丝加强型电梯随行电缆  TVVBG-OF加钢丝绳电梯随行电缆  TVVB-TV带监视线扁平电缆  TVVBG-OF电缆  TVVBG-OF电梯专用扁电缆  TVVBG-OF电梯随行扁电缆  TVVBG-OF钢丝加强扁电缆  电梯专用扁电缆  电梯用扁平电缆  电梯专用随行扁电缆  电梯用随行扁平电缆  电梯用扁电缆  电梯用扁平电缆  灰色电梯电缆  灰色电梯扁平电缆  随行电缆  随行扁电缆  随行扁平电缆  天车扁电缆  电镀天车电缆  电镀天车专用扁电缆  电镀天车扁电缆  升降机扁电缆  行车专用扁平电缆  扁电缆  扁平电缆



电缆应用:

乘客电梯、载货电梯、医用电梯、杂物电梯、观光电梯、车辆电梯、船舶电梯、建筑施工电梯、冷库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯、交流电梯、直流电梯、液压电梯、齿轮齿条电梯、螺杆式电梯、低速梯、中速梯、高速梯、超高速、按钮控制电梯、信号控制电梯、集选控制电梯、并联控制电梯、群控电梯、斜行电梯、立体停车场用电梯、建筑施工电梯等内部作随行悬挂电缆

行车、天车、台车、传输机械、电镀天车和各种探伤设备等频繁移动式电气设备

自承式井道、倾斜式货架、现代化仓储设备及自动生产流水线



电缆结构:

导体:多股束绞细丝导体,符合VDE 0295及IEC 60288第5类导体

绝缘:特殊PVC混合料

芯线:彩色或编码芯线,3芯及以上带黄绿双色线(可选)

      SPCFLAT-ELEVATOR-JZ-YYG+OF黑色芯线、白色数字编码、带黄绿双色线

      SPCFLAT-ELEVATOR-JB-YYG+OF彩色芯线、带黄绿双色线

      SPCFLAT-ELEVATOR-OZ-YYG+OF黑色芯线、白色数字编码、不带黄绿双色线

      SPCFLAT-ELEVATOR-OB-YYG+OF彩色芯线、不带黄绿双色线

芯线排列:一字或梅花

光纤:2 ~ 24芯单膜或多膜(可根据客户要求定制)

加强件:两根无扭力自承式软钢丝,承载运行张力(纤维绳可选)

护套:特殊PVC混合料

护套颜色:灰色、橙色、黑色,可根据客户需要定选用各种颜色



电缆特性:

电缆的长期工作温度应不超过70℃

柔软、耐寒、耐腐蚀性能极佳

最佳的信号传输性能,无电磁干扰

一字排列:自由使用长度大于35米,移动速度不大于4米/秒

梅花排列:自由使用长度大于80米,移动速度不大于10米/秒

阻燃性:阻燃自熄符合IEC 60332-1



电缆技术参数:

工作电压:300/500V

测试电缆:2500V

导体电阻20℃ :根据VDE 0295及IEC 60228第5类,多股细绞铜丝

绝缘电阻:≥ 20 MΩ/km (20℃)

最小弯曲半径: 移动安装 10 X D(电缆外径)

工作温度: 移动安装 - 15 ~ +70℃



电缆名称

电缆型号

额定电压

芯数

导体结构

标称截面 mm2

带光纤电梯扁电缆钢丝加强型

TVVBG-OF(一字排列)

300/500V

1 ~ 24

多股绞合导体

0.5 ~ 2.5

带光纤电梯扁电缆钢丝加强型

TVVBG-OF(梅花排列)

300/500V

2 ~ 66

多股绞合导体

0.5 ~ 0.75

带光纤电梯扁电缆钢丝加强型

SPCFLAT-ELEVATOR-YYG+OF

300/500V

2 ~ 100

多股绞合导体

0.5 ~ 16

注:以上规格为常用型,可根据用户要求定制特殊规格
